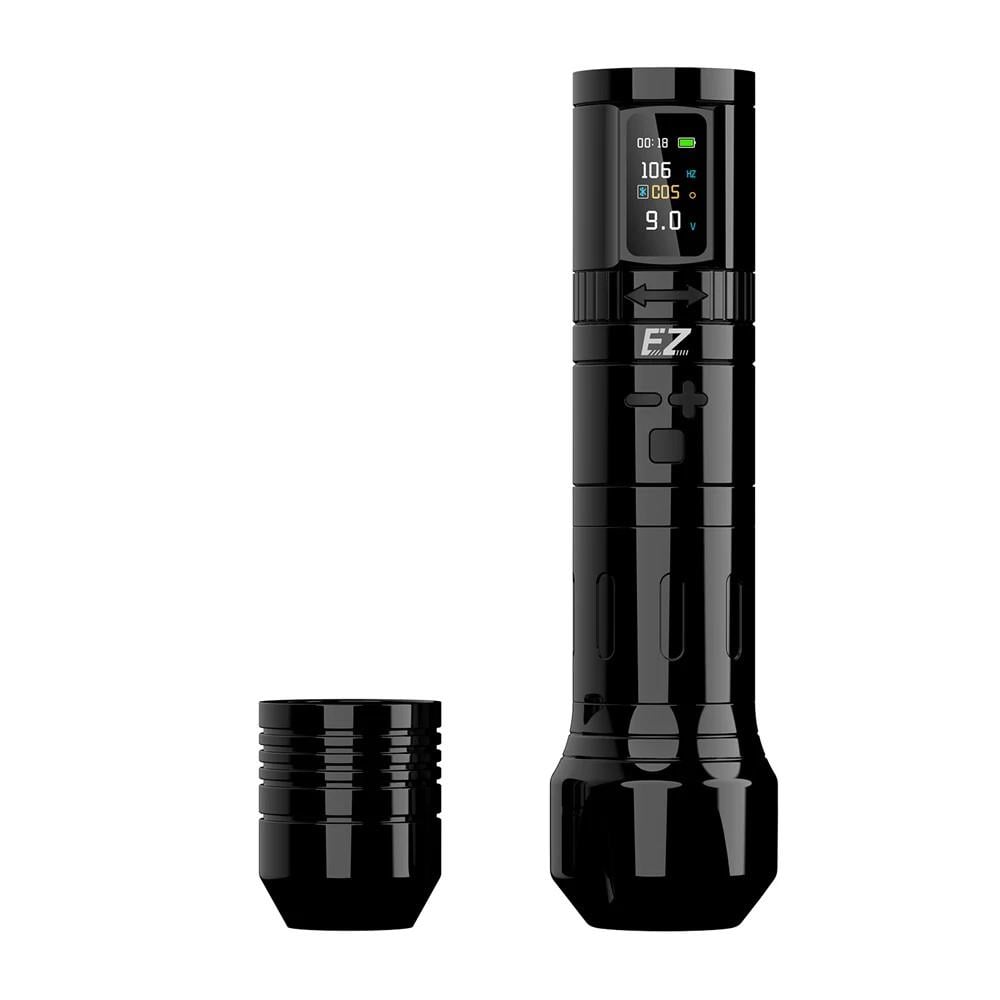

EZ EvoTech Pro Black PWM 3.5mm Stroke Kablosuz Pen Dövme Makinesi
EZ EvoTech Pro Black, 3.5 mm sabit stroke, harici rotor fırçasız motor ve PWM hız kontrol sistemine sahip kablosuz pen tipi dövme makinesidir. Siyah uçak sınıfı alüminyum gövdesi, değiştirilebilir 32 mm ve 40 mm grip seçenekleriyle farklı tutuş tercihlerine göre yapılandırılabilir.
PWM kontrol sistemi, çalışma voltajından bağımsız olarak motor hız karakterinin C01 ile C10 arasında ayarlanmasını sağlar. Böylece aynı voltaj seviyesinde farklı motor frekansları seçilerek makinenin çalışma biçimi kullanılan kartuşa, el hızına ve dövme tekniğine göre düzenlenebilir.
2000 mAh kapasiteli power pack, kullanılan voltaj, PWM seviyesi, kartuş grubu ve çalışma yoğunluğuna bağlı olarak yaklaşık 5–7 saat kablosuz kullanım sağlar. Power pack’in yaklaşık tam şarj süresi 2,5 saattir.
Teknik Özellikler
- Marka: EZ Tattoo
- Model: EvoTech Pro
- Ürün Tipi: Kablosuz rotary pen dövme makinesi
- Renk: Black / Siyah
- Motor: EZ özel üretim harici rotor fırçasız motor
- Stroke Uzunluğu: 3.5 mm sabit stroke
- Hız Kontrol Sistemi: PWM hız ayarı
- PWM Hız Seviyeleri: C01–C10
- Çalışma Voltajı: 5–12V DC
- Motor Hızı: 9.000 rpm ±%10
- Çalışma Frekansı: 60–150 Hz
- İğne Çıkış Aralığı: 0–4.5 mm
- Gövde Malzemesi: Uçak sınıfı alüminyum
- Makine Uzunluğu: 151 mm
- Grip Seçenekleri: 32 mm ve 40 mm
- 32 mm Grip ile Ağırlık: Yaklaşık 188 g
- 40 mm Grip ile Ağırlık: Yaklaşık 218 g
- Power Pack Kapasitesi: 2000 mAh
- Power Pack Sayısı: 1 adet
- Şarj Süresi: Yaklaşık 2,5 saat
- Çalışma Süresi: Yaklaşık 5–7 saat
- Bluetooth Bağlantısı: Uyumlu kablosuz ayak pedalı bağlantısı
- Kartuş Uyumluluğu: Standart kartuş bağlantısını destekleyen uyumlu dövme kartuşları
PWM Hız Kontrol Sistemi
PWM, Pulse Width Modulation yani Darbe Genişlik Modülasyonu sistemidir. EvoTech Pro’da bu sistem, motorun çalışma frekansının yalnızca voltaj değiştirilerek değil, aynı voltaj seviyesinde ayrı bir hız parametresi üzerinden düzenlenmesini sağlar.
Makinede C01 ile C10 arasında on farklı PWM hız seviyesi bulunur. Seviye yükseldikçe aynı voltaj değerinde motorun çalışma frekansı artar. Bu yapı, makinenin çalışma hızını uygulayıcının el hareketine ve kullanılan kartuş grubuna göre daha ayrıntılı biçimde düzenlemesine yardımcı olur.
- C01: Aynı voltajda daha düşük motor frekansı
- C02–C04: Kontrollü ve düşük-orta hız karakteri
- C05–C07: Dengeli orta hız aralığı
- C08–C10: Aynı voltajda daha yüksek motor frekansı
PWM seviyesi, makinenin mekanik stroke uzunluğunu değiştirmez. Stroke 3.5 mm olarak sabit kalırken motorun çalışma frekansı ve hız karakteri düzenlenir.
Uygun PWM seviyesi; kullanılan kartuş, iğne çapı, iğne grubu, çalışma voltajı, iğne çıkışı, el hızı ve uygulama tekniğine göre belirlenmelidir. Ayarlara düşük seviyeden başlanarak makinenin ve kartuşun çalışma hareketi takip edilmelidir.
3.5 mm Sabit Stroke Sistemi
EZ EvoTech Pro, 3.5 mm sabit stroke uzunluğuna sahiptir. Orta stroke olarak değerlendirilen bu yapı; çizgi, gölgelendirme, renk geçişi ve kontrollü pigment dolgusu arasında çok yönlü bir çalışma düzeni oluşturur.
Stroke uzunluğu mekanik olarak değiştirilemez. Makinenin çalışma karakteri; voltaj, PWM seviyesi, kartuş konfigürasyonu, iğne çıkışı ve uygulayıcının el hareketi üzerinden düzenlenir.
3.5 mm stroke; Round Liner, Round Shader, Magnum ve Curved Magnum gibi farklı kartuş gruplarıyla kullanılabilir. Kartuş büyüklüğü arttıkça motor direnci ve gerekli çalışma ayarı değişebilir.
Kullanım Alanları
EZ EvoTech Pro Black, seçilen voltaj, PWM seviyesi ve kartuş konfigürasyonuna bağlı olarak farklı profesyonel dövme tekniklerinde kullanılabilir:
- İnce ve orta kalınlıktaki çizgi çalışmaları
- Kontur ve linework uygulamaları
- Fine line ve küçük detay çalışmaları
- Soft shading ve yumuşak gölgelendirme
- Whip shading ve pendulum shading teknikleri
- Black and grey tonlama çalışmaları
- Realizm ve portre gölgelendirmeleri
- Renk geçişleri ve blending uygulamaları
- Siyah pigment dolguları
- Renkli pigment dolguları
- Kontrollü color packing uygulamaları
- Profesyonel stüdyo ve mobil çalışma düzenleri
Tek bir PWM, voltaj veya kartuş ayarı tüm dövme teknikleri için uygun değildir. Makine değerleri kullanılacak kartuşa ve uygulayıcının çalışma biçimine göre ayrı ayrı düzenlenmelidir.
Çizgi ve Kontur Çalışmaları
3.5 mm stroke ve PWM hız kontrolü, ince ve orta kalınlıktaki çizgi çalışmalarında motor hızının el hareketine göre ayarlanmasını sağlar. Çizginin yapısı yalnızca motor hızına değil, kartuş çapı, iğne çıkışı, çalışma açısı ve cilt gerilimine de bağlıdır.
Çizgi uygulamalarında makine voltajı ve PWM seviyesi düşük ayardan başlanarak kademeli biçimde artırılmalıdır. Kartuşun cilt üzerinde takılması, düzensiz hareket etmesi veya motorda belirgin zorlanma görülmesi durumunda ayarlar yeniden düzenlenmelidir.
Daha büyük Round Liner grupları, küçük gruplara göre motorda daha fazla direnç oluşturabilir. PWM seviyesi ve voltaj birlikte değerlendirilmelidir.
Gölgelendirme Çalışmaları
EvoTech Pro, 3.5 mm stroke yapısıyla soft shading, whip shading, black and grey ve kademeli ton geçişlerinde kullanılabilir.
PWM sistemi, aynı voltaj değerinde daha düşük veya daha yüksek motor frekansı seçilmesine imkân verir. Daha yumuşak gölgelendirme hedeflendiğinde düşük veya orta PWM seviyeleri değerlendirilirken daha hızlı el hareketlerinde motor frekansı kademeli olarak artırılabilir.
Pigment yoğunluğu tek geçişte oluşturulmamalıdır. Aynı cilt alanı üzerinde gereksiz tekrar yapılmadan tonlar kontrollü katmanlarla oluşturulmalıdır.
Renk ve Siyah Dolgu Çalışmaları
Uygun Magnum veya Curved Magnum kartuşlarla renk ve siyah pigment dolguları yapılabilir. Kartuş grubu büyüdükçe makinenin motor yükü artabileceği için voltaj ve PWM seviyesi kartuş direncine göre ayarlanmalıdır.
Dolgu çalışmalarında homojen pigment aktarımı; makine ayarlarının yanında el hızı, çalışma açısı, geçişlerin örtüşme oranı ve cilt gerilimine bağlıdır.
Geniş alan dolgularında aynı bölge üzerinde yüksek basınçla veya kontrolsüz biçimde tekrar yapılmamalıdır. Pigment yoğunluğu kontrollü ve düzenli geçişlerle oluşturulmalıdır.
EZ Harici Rotor Fırçasız Motor
Makinede EZ tarafından özelleştirilmiş harici rotor fırçasız motor bulunur. Motor, 9.000 rpm ±%10 hız değerine ve 60–150 Hz çalışma frekansı aralığına sahiptir.
Fırçasız motor yapısı, mekanik fırça temasına ihtiyaç duymadan çalışır. Makinenin çalışma karakteri; motor yapısının yanında 3.5 mm stroke, PWM seviyesi, voltaj ve kullanılan kartuş tarafından belirlenir.
Makinenin çalışma sesi, titreşimi veya kartuş hareketinde olağan dışı değişiklik görülürse çalışma durdurulmalı; kartuş bağlantısı, iğne çıkışı ve grip montajı kontrol edilmelidir.
32 mm ve 40 mm Değiştirilebilir Gripler
EZ EvoTech Pro, farklı tutuş tercihlerine göre kullanılabilen 32 mm ve 40 mm çapında iki grip seçeneğine sahiptir.
- 32 mm Grip: Daha ince ve kalem benzeri tutuş tercih eden kullanıcılar için uygundur. Makinenin toplam ağırlığı bu grip ile yaklaşık 188 gramdır.
- 40 mm Grip: Daha geniş kavrama alanı tercih eden kullanıcılar için uygundur. Makinenin toplam ağırlığı bu grip ile yaklaşık 218 gramdır.
Grip seçimi el büyüklüğüne, makineyi kavrama biçimine ve çalışma süresine göre yapılabilir. Geniş grip kullanımı makinenin ağırlığını ve eldeki denge noktasını değiştirir.
İğne çıkış mesafesi grip üzerinden 0–4.5 mm aralığında ayarlanabilir. İğnenin kartuş dışında görünen uzunluğu gerçek çalışma derinliğiyle aynı değildir.
Bluetooth Kablosuz Pedal Bağlantısı
EZ EvoTech Pro, uyumlu EZ kablosuz ayak pedalıyla Bluetooth üzerinden eşleştirilebilir. Bu bağlantı, makinenin çalıştırma ve durdurma kontrolünün kablosuz pedal üzerinden yönetilmesini sağlar.
Bluetooth bağlantısı mobil uygulama üzerinden makine ayarı yapmak amacıyla kullanılmaz. Bağlantı işlevi uyumlu kablosuz ayak pedalı içindir.
Eşleştirme işlemi sırasında makine ve pedalın yeterli şarj seviyesinde olması, yakın mesafede bulunması ve başka bir cihaza bağlı olmaması gerekir.
2000 mAh Power Pack Sistemi
- Makine 2000 mAh kapasiteli değiştirilebilir power pack ile çalışır.
- Standart pakette bir adet power pack bulunur.
- Tek power pack yaklaşık 5–7 saat kablosuz kullanım sağlar.
- Çalışma süresi voltaj, PWM seviyesi, kartuş grubu, motor yükü ve kullanım yoğunluğuna göre değişebilir.
- Power pack’in yaklaşık tam şarj süresi 2,5 saattir.
- Batarya seviyesi çalışma sırasında kontrol edilmelidir.
- Power pack sıvı temasından, yüksek sıcaklıktan ve fiziksel darbelerden korunmalıdır.
- Şişmiş, hasar görmüş veya aşırı ısınan power pack kullanılmamalıdır.
Paket İçeriği
- 1 adet EZ EvoTech Pro Black kablosuz pen dövme makinesi
- 1 adet 2000 mAh değiştirilebilir power pack
- 1 adet 32 mm ergonomik grip
- 1 adet 40 mm ergonomik grip
Kullanım ve Bakım Bilgileri
- İlk kullanımdan önce power pack’i tam olarak şarj ediniz.
- Şarj işleminde ürünle uyumlu kablo ve uygun çıkış değerine sahip adaptör kullanınız.
- Kartuşu takmadan veya çıkarmadan önce makineyi durdurunuz.
- Kartuşun makine bağlantısına tam olarak oturduğunu kontrol ediniz.
- Kullanılacak tekniğe göre 32 mm veya 40 mm grip seçimini yapınız.
- Grip bölümünün makine gövdesine tam olarak sabitlendiğini kontrol ediniz.
- İğne çıkış mesafesini kullanılan kartuşa ve uygulama tekniğine göre ayarlayınız.
- Çalışma voltajı ve PWM seviyesine düşük ayarlardan başlayınız.
- PWM ayarını kartuş direnci ve el hızına göre kademeli biçimde düzenleyiniz.
- Makinenin çalışma sesi, titreşimi ve kartuş hareketini ayar sırasında takip ediniz.
- Her uygulamada yeni, steril ve kullanılmamış kartuş kullanınız.
- Makineyi, grip bölümünü ve power pack’i uygun tek kullanımlık bariyer ürünleriyle kaplayınız.
- Motor, elektronik kontrol, Bluetooth ve şarj bağlantılarına sıvı girmesini önleyiniz.
- Makine gövdesini veya power pack’i sıvıya batırmayınız.
- Makineyi veya power pack’i otoklavlamayınız.
- Temizlik öncesinde makineyi kapatınız ve kartuşu çıkarınız.
- Dış yüzey temizliğinde elektronik ekipmanlarla uyumlu yöntemler kullanınız.
- Power pack’i doğrudan güneş ışığına, yüksek sıcaklığa ve fiziksel darbeye maruz bırakmayınız.
- Makineyi serin, kuru ve temiz bir ortamda saklayınız.
Sık Sorulan Sorular
S: EZ EvoTech Pro modelinin stroke uzunluğu nedir?
C: Makine 3.5 mm sabit stroke uzunluğuna sahiptir. Stroke mekanik olarak değiştirilemez.
S: PWM sistemi ne işe yarar?
C: PWM sistemi, aynı voltaj seviyesinde motorun çalışma frekansının ve hız karakterinin C01 ile C10 arasında düzenlenmesini sağlar.
S: Makinede kaç PWM seviyesi bulunur?
C: C01 ile C10 arasında toplam on farklı PWM hız seviyesi bulunur.
S: PWM ayarı stroke uzunluğunu değiştirir mi?
C: Hayır. PWM ayarı motor frekansını değiştirir. Makinenin stroke uzunluğu 3.5 mm olarak sabit kalır.
S: Voltaj ile PWM seviyesi arasındaki fark nedir?
C: Voltaj makineye uygulanan elektriksel güç seviyesini, PWM ise aynı voltajdaki motor çalışma frekansının ayarlanmasını sağlar. İki değer birlikte çalışma karakterini belirler.
S: Hangi PWM seviyesi kullanılmalıdır?
C: Tüm kartuşlar ve teknikler için geçerli tek bir PWM seviyesi bulunmaz. Ayara düşük seviyeden başlanmalı; kartuş direnci, voltaj ve el hızına göre kademeli düzenleme yapılmalıdır.
S: EZ EvoTech Pro çizgi çalışmaları için uygun mudur?
C: Evet. 3.5 mm stroke, uygun Round Liner kartuş ve doğru makine ayarlarıyla ince ve orta kalınlıktaki çizgi çalışmalarında kullanılabilir.
S: Gölgelendirme çalışmalarında kullanılabilir mi?
C: Evet. Soft shading, whip shading, black and grey ve kademeli ton geçişlerinde kullanılabilir.
S: Renk ve siyah dolgu yapılabilir mi?
C: Evet. Uygun Magnum veya Curved Magnum kartuşlarla renk ve siyah pigment dolguları yapılabilir. Ayarlar kartuş büyüklüğüne göre düzenlenmelidir.
S: Makinenin motor tipi nedir?
C: Makinede EZ özel üretim harici rotor fırçasız motor bulunur.
S: Motor hızı nedir?
C: Motorun hız değeri 9.000 rpm ±%10’dur.
S: Makinenin çalışma voltajı nedir?
C: EZ EvoTech Pro 5–12V DC çalışma aralığına sahiptir.
S: Makineyle birlikte kaç grip bulunur?
C: Makine 32 mm ve 40 mm olmak üzere iki farklı grip seçeneğiyle kullanılabilir.
S: 32 mm ile 40 mm grip arasındaki fark nedir?
C: 32 mm grip daha ince, 40 mm grip ise daha geniş kavrama alanı oluşturur. Grip seçimi makinenin toplam ağırlığını ve eldeki denge noktasını da değiştirir.
S: Makinenin ağırlığı nedir?
C: Makine 32 mm grip ile yaklaşık 188 gram, 40 mm grip ile yaklaşık 218 gram ağırlığındadır.
S: İğne çıkışı ayarlanabilir mi?
C: Evet. İğne çıkış mesafesi grip üzerinden 0–4.5 mm arasında ayarlanabilir.
S: Bluetooth bağlantısı ne işe yarar?
C: Bluetooth bağlantısı, makinenin uyumlu EZ kablosuz ayak pedalıyla eşleştirilmesini sağlar.
S: Bluetooth mobil uygulama için kullanılabilir mi?
C: Bu modelde Bluetooth bağlantısının kullanım amacı uyumlu kablosuz ayak pedalı bağlantısıdır.
S: Kablosuz ayak pedalı paket içerisinde bulunur mu?
C: Kablosuz ayak pedalı standart makine paketinin bir parçası değildir ve uyumlu aksesuar olarak ayrıca değerlendirilmelidir.
S: Power pack kapasitesi nedir?
C: Makinede 2000 mAh kapasiteli power pack bulunur.
S: Tek şarjla ne kadar süre çalışır?
C: Kullanılan voltaj, PWM seviyesi, kartuş grubu ve çalışma yoğunluğuna bağlı olarak yaklaşık 5–7 saat çalışabilir.
S: Power pack’in şarj süresi ne kadardır?
C: Tam şarj süresi yaklaşık 2,5 saattir.
S: Paket içerisinde kaç power pack bulunur?
C: Standart pakette bir adet 2000 mAh power pack bulunur.
S: Hangi kartuşlarla kullanılabilir?
C: Standart kartuş bağlantısını destekleyen uyumlu Round Liner, Round Shader, Magnum ve Curved Magnum dövme kartuşlarıyla kullanılabilir.
S: Makine otoklavlanabilir mi?
C: Hayır. Makine gövdesi, motor ve power pack otoklavlanmamalı veya sıvı içerisine batırılmamalıdır.
S: Uygulama sırasında bariyer kullanılmalı mıdır?
C: Evet. Makine gövdesi, grip, power pack ve kontrol bölümü uygun tek kullanımlık bariyer ürünleriyle korunmalıdır.
